A vaaka on instrumentti, jota käytetään mittaamaan kohteen massaa tai painoa vertaamalla sitä tunnettuihin vertailupainoihin tai elektronisten voimaanturien avulla. Pohjimmiltaan vaaka toimii tasapainoperiaatteella – joko tasapainottamalla fyysisesti vastakkaisten kattiloiden kuormia tai tunnistamalla elektronisesti kuorman kohdistaman voiman. Teollisissa ja kaupallisissa olosuhteissa termi " vaakasilta " viittaa laajamittaiseen alustavaakajärjestelmään, joka on suunniteltu erityisesti ajoneuvoille, raskaille tavaroille ja irtotavaralle, ja se on yksi vaakaperheen kriittisimmistä jäsenistä.
Olitpa sitten rahtiterminaalia, viljanjalostuslaitosta tai yksinkertaisesti mittaamassa laboratorionäytteitä, punnituksen ymmärtäminen – ja oikean tyypin valinta – vaikuttaa suoraan tarkkuuteen, tehokkuuteen ja kannattavuuteen.
Punnitusvaa'an taustalla oleva toimintaperiaate
Jokainen vaaka koosta tai sovelluksesta riippumatta perustuu johonkin kahdesta perusmekanismista:
- Mekaaninen tasapaino: Kaksi kattilaa on ripustettu keskikääntöpalkkiin. Kun tuntematon massa asetetaan toiselle puolelle ja kalibroidut vertailupainot toiselle puolelle, tasapaino ilmaisee mitatun arvon. Tätä mallia on käytetty tuhansia vuosia ja se on edelleen käytössä tarkassa laboratoriotyössä.
- Elektroninen/digitaalinen saldo: Punnituskenno - tyypillisesti metallielementtiin liitetty venymäanturi - deformoituu kuormituksen alaisena. Tämä muodonmuutos muuttaa sähkövastusta, joka muunnetaan tarkaksi painolukemaksi. Nykyaikaiset sillat ja tasovaa'at käyttävät tätä lähestymistapaa lähes yleisesti.
Minkä tahansa punnitusvaa'an tarkkuuteen vaikuttavat ympäristötekijät, kuten lämpötilan vaihtelut, tärinä, ilmavirrat ja sähkömagneettiset häiriöt. Huippuluokan järjestelmät sisältävät sisäänrakennetut kompensointialgoritmit luotettavien lukemien ylläpitämiseksi kaikissa olosuhteissa.
Tärkeimmät vaakojen tyypit ja niiden sovellukset
Vaakamaailma kattaa alimilligramman analyyttisistä vaaoista moniakselisiin vaaoihin, jotka pystyvät käsittelemään yli 200 tonnia. Jokainen tyyppi palvelee erillistä toiminnallista tarkoitusta.
Analyyttinen tasapaino
Laboratorioissa ja tutkimuslaitoksissa käytetyt analyyttiset vaa'at tarjoavat luettavuuden aina 0,0001 g (0,1 mg) . Ne on suljettu vetosuojuksiin ilman liikkeen häiriöiden poistamiseksi. Sovelluksia ovat lääkevalmisteet, kemiallinen tutkimus ja laadunvalvontatestaus.
Precision Balance
Luettavalla tyypillisesti välillä 0,001 g ja 0,1 g , tarkkuusvaa'at ovat työhevosia teollisuuden laadunvalvonnassa, elintarviketuotannossa ja koulutusympäristöissä. Ne tarjoavat laajemman punnitusalueen kuin analyyttiset vaa'at tinkimättä liiasta tarkkuudesta.
Alustan mittakaava
Suunniteltu suurempien tavaroiden punnitsemiseen varastoissa, kuljetusosastoissa ja vähittäiskaupan ympäristöissä. Lavavaa'at käsittelevät yleensä kuormat 50 kg - 2000 kg , joten ne ovat välttämättömiä pakettien punnitsemisessa, kuormalavojen tarkastamisessa ja varastonhallinnassa.
Vaaka (ajoneuvovaaka)
Vaaka on eräänlainen raskaan käytön vaaka, joka on asennettu tasalle maanpinnan kanssa tai hieman sen yläpuolelle punnittamaan kokonaisia ajoneuvoja ja niiden kuormia. Vakiovaaka-alustat vaihtelevat 8 metristä 24 metriin pituudeltaan, kapasiteettien välillä 60 tonnia ja 200 tonnia . Ne ovat keskeisiä kaivostoiminnassa, maataloudessa, jätehuollossa ja logistiikassa.
Nosturivaaka
Nostolaitteisiin ripustetut nosturivaa'at mittaavat raskaita kuormia liikkeessä – ihanteellinen terästehtaille, rakennustyömaille ja satamaterminaaleille. Kapasiteetti vaihtelee 1 tonnista yli 300 tonniin .
Kosteustasapaino (halogeeni/infrapuna)
Erikoisvaaka, jossa yhdistyy tarkkuusvaaka lämmityselementtiin. Laite mittaa näytteen painon ennen kuivausta ja sen jälkeen kosteuspitoisuuden laskemiseksi. Käytetään laajasti elintarvikkeiden jalostuksessa, muovin valmistuksessa ja maatalouden viljankäsittelyssä.
Vaa'an vertailu: tärkeimmät tekniset tiedot yhdellä silmäyksellä
Alla olevassa taulukossa on yhteenveto tärkeimmistä teknisistä eroista yleisimmin käytettyjen vaakatyyppien välillä, mikä auttaa sinua löytämään oikean instrumentin tarpeisiisi.
Taulukko 1: Yleisten vaakatyyppien vertailu kapasiteetin, luettavuuden ja tyypillisen käytön mukaan | Kirjoita | Tyypillinen kapasiteetti | Luettavuus | Ensisijainen teollisuus | Asennus |
| Analyyttinen tasapaino | Jopa 520 g | 0,0001 g | Pharma / Lab | Pöytätaso |
| Precision Balance | 30 kg asti | 0,01 g | Ruoka / QC | Pöytätaso |
| Alustan mittakaava | 50 kg - 2000 kg | 0,1 kg - 1 kg | Varasto / Vähittäiskauppa | Lattiaan asennettava |
| Vaakasilta | 60t - 200t | 20 kg - 50 kg | Kaivos / Logistiikka | Maassa / pinnassa |
| Nosturivaaka | 1t - 300t | 0,5 kg - 10 kg | Teräs / Portti | Keskeytetty |
Mikä on silta ja miten se eroaa muista vaaoista

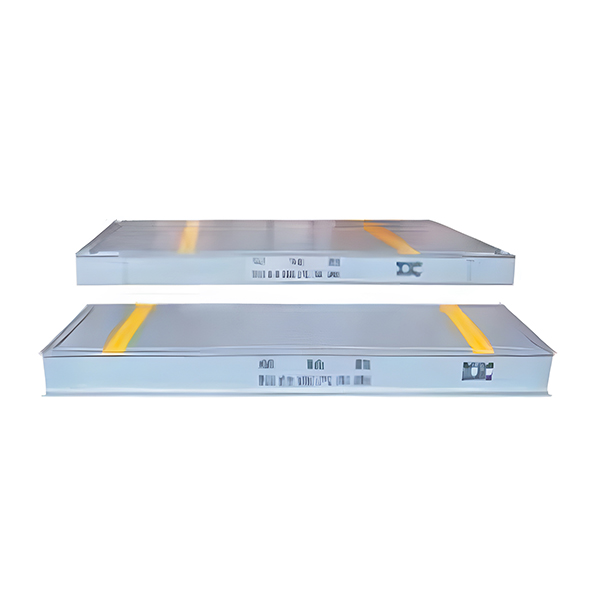

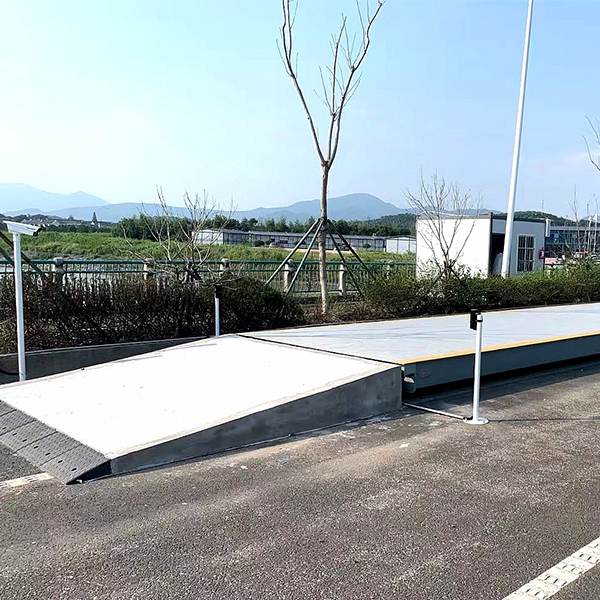

A vaakasilta on pohjimmiltaan ylimitoitettu alustavaaka, joka on upotettu maahan tai sijoitettu maahan ja joka on suunniteltu mittaamaan ajoneuvon ja sen lastin yhteispaino. Termiä kohdataan yleisimmin irtotavarateollisuudessa – louhinnassa, maataloudessa, kierrätyksessä ja satamalogistiikkassa – joissa yksittäiset lähetykset voivat painaa kymmeniä tonneja.
Toisin kuin pöytä- tai lattiavaaka, siltajärjestelmä sisältää tyypillisesti:
- Teräksinen tai betoninen alustakansi, joka kattaa ajoneuvon täyden akselivälin
- Useita punnituskennoja - usein 4-8 - sijoitettuna kannen kulmien ja keskijännetukien alle
- Kytkentärasia, joka summaa kaikkien punnituskennojen signaalit
- Painon osoitin tai pääte, jossa on usein tulostin, viivakoodilukija tai verkkoyhteys
- Valinnaiset automaattiset ominaisuudet: ANPR (automaattinen rekisterikilven tunnistus) -kamerat, liikennevalosignaalit, sisäpuhelinjärjestelmät ja etätiedonhallintaohjelmisto
Ajoneuvon kokonaispaino määritetään vähentämällä omapaino (tyhjä kuorma-auto) kokonaispainolukemasta. Tämä "brutto miinus taara" -menetelmä on standardi toimintamenettely jokaisessa vaa'assa maailmanlaajuisesti ja tukee irtotavaraliikenteessä tapahtuvaa laskutuksen tarkkuutta.
200 t Suurin sillan kapasiteetti moniakselisille laitteille
24 m Pisin standardi vaakasillan kannen pituus
20 kg Tyypillinen vaakasillan luettavuuden lisäys
Tärkeimmät osat, jotka tekevät punnitustiedosta tarkan
Vaa'an tarkkuus ei ole yksittäinen ominaisuus – se on seurausta siitä, että jokainen komponentti toimii oikein yhdessä. Tässä on tärkeintä:
01
Load Cells
Minkä tahansa elektronisen vaa'an sydän. Kuormituskennot muuttavat mekaanisen voiman sähköiseksi signaaliksi. Venymämittarin kuormituskennot ovat ylivoimaisesti yleisimpiä. Korkealaatuisen punnituskennon tarkkuusluokka on C3 tai parempi (OIML-standardien mukaan), epälineaarisuus alle 0,02 % ja suojausluokitukset IP67 tai IP68 veden- ja pölynkestävyyden osalta – olennaista ulkovaaka-asennuksissa.
02
Painon ilmaisin/ohjain
Ilmaisin vastaanottaa millivolttisignaalin punnituskennosta, vahvistaa ja muuntaa sen digitaaliseksi lukemaksi, käyttää alueen ja nollan kalibrointia ja näyttää painon. Nykyaikaiset indikaattorit tukevat digitaalisia viestintäprotokollia, mukaan lukien RS-232, RS-485, Modbus RTU/TCP ja Ethernet/IP integroitaviksi ERP- ja varastonhallintajärjestelmiin.
03
Laturi tai kansirakenne
Vaakasillan lavan kannen on oltava riittävän jäykkä jakaakseen ajoneuvon kuorman tasaisesti kaikkien punnituskennojen kesken. Teräsrakennemallit I-palkki- tai laatikkoprofiilirakenteella ovat vakiona. Betonikannet tarjoavat pidemmän pinnan käyttöiän voimakkaassa kulutuksessa, kuten kiviaineslouhoksissa. Alustan tulee myös käsitellä dynaamiset kuormitusvaikutukset — lisärasitus, joka aiheutuu ajoneuvoista, jotka ajavat vaa'alle suurella nopeudella.
04
Kalibrointipainot
Kalibrointi määrittää suhteen raakakuormituskennon signaalin ja todellisen painon välillä. Vaakan kalibrointi edellyttää sertifioituja testipainoja, jotka ovat vähintään 10 % vaa'an enimmäiskapasiteetista – eli 100 tonnin vaaka tarvitsee vähintään 10 tonnia jäljitettäviä testipainoja. Kalibrointi on suoritettava asennuksen jälkeen, minkä tahansa korjauksen jälkeen ja säännöllisin väliajoin käyttötiheydestä riippuen.
05
Ohjelmistot ja tiedonhallinta
Nykyaikaiset sillat ja teollisuusvaa'at verkotetaan yhä enemmän. Ohjelmistoalustat tallentavat tapahtumatietueita, luovat lippuja, tuottavat käyttöraportteja ja ilmoittavat ylikuormitetuista ajoneuvoista automaattisesti. Pilviin yhdistetyt järjestelmät mahdollistavat vaakasillan suorituskykyindikaattoreiden reaaliaikaisen seurannan – mukaan lukien punnituskennon lähtötasapaino, nollapoikkeama ja kalibrointihistoria – ilman paikan päällä olevaa henkilökuntaa.
Alat, jotka luottavat vaaoihin ja silloihin päivittäin
Punnitustekniikka kattaa lähes kaikki talouden osa-alueet. Alla on lähempi katsaus toimialoihin, joilla vaa'at – erityisesti sillat – ovat toiminnan kannalta kriittistä infrastruktuuria.
Kaivostoiminta ja louhinta
Kaivostoiminnassa käytetään vaakoja, joilla seurataan alueelta lähtevän louhitun materiaalin tonnimäärää. Tarkat painotiedot ovat välttämättömiä rojaltilaskelmien, kuorma-auton hyötykuorman optimoinnin ja turvallisuusvaatimusten kannalta. Tyypillinen avolouhos voi käsitellä satoja vaakasiltatapahtumia päivässä , ja jokainen liiketoimi edustaa kymmenien tuhansien dollarien aineellista arvoa.
Maatalous ja viljankäsittely
Viljasiilot, syöttöalueet ja hyödykekauppiaat ovat riippuvaisia alustavaaoista ja vaaoista viljan toimitusten ja lähdön mittaamiseksi. Satomaksut lasketaan suoraan vaakalipuista, joten jopa 0,5 prosentin virhe 30 tonnin toimituksessa 400 dollarilla tonnilta vastaa 60 dollarin eroa kuorma-autoa kohti – mikä lisää merkittäviä taloudellisia vaikutuksia satokauden aikana.
Jätehuolto ja kierrätys
Siirtoasemat ja kaatopaikat käyttävät vaakoja asiakkaita laskuttamaan sijoitetun jätemäärän perusteella. Kierrätyslaitokset punnitsevat saapuvan metalliromun, paperin ja muovit ja punnitsevat sitten lähtevän paalatun tuotteen materiaalituotannon laskemiseksi. Weighbridge-tiedot tukevat myös ympäristöraportointia jätteiden ohjaamisesta.
Logistiikka ja maantiekuljetus
Ylikuormitetut kuorma-autot aiheuttavat suhteettomia tievaurioita – yksittäinen ajoneuvo, joka ylittää akselipainorajan 20 %, voi aiheuttaa saman vahingon kuin 40 000 autoa ohittaa saman pisteen. Kuormaustilojen vaakasillan tiedot varmistavat, että ajoneuvot poikkeavat laillisten akselirajojen sisällä, mikä suojaa sekä infrastruktuuria että liikenteenharjoittajaa rangaistuksilta.
Ruoan ja juoman jalostus
Ainesosien annostelu, annosten valvonta ja reseptien noudattaminen riippuvat kaikki tarkasta punnitusvaa'oista. Leipomon, joka tuottaa 50 000 yksikköä päivässä ja jossa jokaisen leivän tulee painaa 400 g, on säilytettävä punnitustarkkuus muutaman gramman sisällä raaka-ainekustannusten hallitsemiseksi. Tarkistusvaa'at – tuotantolinjoihin integroidut nopeat automaattiset vaa'at – voivat käsitellä yli 200 kohdetta minuutissa hylkäämällä toleranssin ulkopuolella olevat tuotteet.
Lääkkeiden valmistus
Vaikuttavat farmaseuttiset ainesosat (API:t) punnitaan alle milligramman tasoilla analyyttisissä vaaoissa formuloinnin aikana. Toleranssit ovat tiukat: erä, jossa jokainen tabletti poikkeaa yli 5 % tavoitepainosta, epäonnistuu laadunvalvonnassa. Lääkevalmistajat ylläpitävät yksityiskohtaisia punnitustietoja osana hyvän valmistustavan (GMP) noudattamista koskevia asiakirjoja.
Teräksen ja metallin tuotanto
Terästehtaat ja valimot käyttävät nosturivaakojen, lattiavaakojen ja siltojen yhdistelmää metallin virtauksen seuraamiseen koko tuotantosyklin ajan. Romu punnitaan oton yhteydessä, sula metalli punnitaan valun aikana valun aikana, ja valmiit kelat punnitaan ennen lähettämistä. Nosturivaa'at voivat tässä ympäristössä käsitellä ylimääräisiä yksittäisiä nostoja 100 tonnia .
Kuinka valita oikea vaaka toimintoasi varten
Oikean punnituslaitteen valinta riippuu laitteen teknisistä tiedoista ja käyttövaatimuksista. Seuraavien seikkojen käsittely järjestyksessä kaventaa vaihtoehtojasi tehokkaasti.
- Määritä enimmäiskuormitus- ja resoluutiovaatimukset. Vaakakapasiteetin tulee ylittää raskain odotettu kuormasi vähintään 20 % turvamarginaalina. Resoluutio (luettavuus) on sovitettava prosessisi vaatimaan tarkkuuteen – 0,1 g luettavuuden maksamisesta ei ole toiminnallista hyötyä, jos sovelluksesi tarvitsee vain 1 g:n tarkkuuden.
- Arvioi fyysinen ympäristö. Altistuuko vaaka kosteudelle, kemikaaleille, äärilämpötiloille tai räjähdysvaarallisille ympäristöille? Ulkovaakat vaativat säänkestäviä punnituskennoja ja koteloita. Elintarvikevaa'at tarvitsevat ruostumattomasta teräksestä valmistetun rakenteen ja täyden pesukyvyn (IP69K-luokitus). ATEX-luokiteltu laitteisto on pakollinen vaarallisilla alueilla, kuten jauhomyllyillä, polttoainevarastoilla ja kemiantehtailla.
- Harkitse suorituskyky- ja nopeusvaatimuksia. Staattinen vaaka pystyy käsittelemään ajoneuvon alle 60 sekunnissa ammattitaitoiselle käyttäjälle. Suorituskykyiset louhokset saattavat tarvita kaksi vaakasiltaa, jotka toimivat rinnakkain, jotta vältytään jonottamisen pullonkaulilta. Tuotantolinjan tarkistusvaakojen on vastattava kuljettimen nopeutta, joka voi ylittää 120 metriä minuutissa.
- Määritä integrointivaatimukset. Pitääkö vaakan olla yhteydessä ERP-järjestelmään, kalustonhallintaalustaan tai laboratoriotietojen hallintajärjestelmään (LIMS)? Tarkista ennen ostamista, mitä viestintäprotokollia ilmaisin tukee.
- Arvioi kokonaiskustannukset. Ostohinta on vain yksi osa yhtälöä. Harkitse asennuskustannuksia (kuoppaan asennettu vaaka-asennus voi maksaa yhtä paljon kuin itse laite), vuosihuolto-, kalibrointikustannukset ja seisokkien taloudelliset vaikutukset, jos vaaka epäonnistuu ruuhkatoimien aikana.
Punnitusvaa'an ylläpitäminen pitkän aikavälin tarkkuuden takaamiseksi
Jopa tarkimmin määritetty vaaka ajautuu tai epäonnistuu, jos sitä ei ylläpidetä kunnolla. Strukturoitu huolto-ohjelma suojaa sekä tarkkuutta että laitteiden pitkäikäisyyttä.
D
Päivittäiset tarkastukset
- Nollaa vaaka tyhjällä alustalla ennen ensimmäistä käyttöä
- Tarkista näytöstä virhekoodit tai epätavalliset lukemat
- Tarkista lavan pinta roskien varalta, erityisesti vaakasiltojen kohdalla
- Tarkista tulostimen paperivaraston ja lippujen tulostuslaatu
W
Viikoittaiset tarkastukset
- Suorita jännevälin tarkistus käyttämällä tunnettua testipainoa
- Tarkista punnituskennojen kaapelit ja kytkentärasia vaurioiden tai kosteuden sisäänpääsyn varalta
- Tarkista, että kaikki lähestymisrampit ovat selkeitä ja vahingoittumattomia vaaoissa
- Tarkista viimeaikaiset tapahtumatiedot poikkeamien varalta, jotka voivat viitata punnituskennovikaan
M
Kuukausittain / neljännesvuosittain
- Puhdista punnituskennon kiinnityskohdat ja tarkista korroosion varalta
- Tarkasta rakenteelliset hitsit ja betonireunat halkeamien varalta (vaakasilta)
- Varmuuskopioi vaakasillan tapahtumatiedot
- Testaa kaikki ilmaisintoiminnot mukaan lukien tietoliikenneportit
A
Vuotuinen kalibrointi
- Täysi kalibrointi jäljitettävillä testipainoilla koko työskentelyalueella
- Lavavaakojen kulmakuormitustesti varmistaakseen tasaisen kuormituskennojen panoksen
- Toistettavuus- ja hystereesitesti useissa kuormituspisteissä
- Anna päivitetyt kalibrointitietueet ja päivitä indikaattorin kalibrointiparametrit
Hyvin huolletun vaakasillan käyttöikä on tyypillisesti noin 20-30 vuotta rakennealustalle ja 10-15 vuotta punnituskennoille, jos ne on suojattu veden sisäänpääsyltä ja ylikuormitukselta. Kuormituskennon vaihto on yleisin huoltotehtävä, ja se voidaan usein suorittaa ilman, että vaaka otetaan pois käytöstä pitkiksi ajoiksi.
Yleisiä vaakoja koskevia kysymyksiä
Mitä eroa on vaa'alla ja vaa'alla?
Termejä käytetään usein vaihtokelpoisina. Teknisesti "tasapaino" viittaa instrumenttiin, joka vertaa tuntematonta massaa vertailumassaan, kun taas "asteikko" mittaa painoa (painovoimasta johtuvaa voimaa) suoraan jousen tai punnituskennon avulla. Nykykäytössä molemmat termit kuvaavat laitteita, jotka näyttävät massan grammoina, kilogrammoina tai tonneina. Vaaka luokitellaan aina vaakaksi eikä todelliseksi vaakaksi, koska se mittaa painovoimaa punnituskennojen kautta.
Kuinka tarkka vaaka on?
Hyvin asennetulla ja kalibroidulla vaakasillalla saavutetaan tyypillisesti tarkkuus plus tai miinus 20 kg 100 tonnin kuormalla — vastaa 0,02 % täydestä asteikosta. OIML-tarkkuusluokan III instrumentit, joihin useimmat kaupalliset vaakat kuuluvat, sallivat suurimman sallitun virheen, joka on 0,5 asteikkoarvo pienillä kuormilla ja 1,0 askelarvo suurilla kuormilla asennuksen jälkeen. Säännöllinen kalibrointi pitää asteikon näissä toleransseissa.
Voiko lämpötila vaikuttaa punnitukseen?
Kyllä. Useimmissa punnituskennoissa on a lämpötilakerroin — pieni muutos tehossa lämpötilanmuutoksen celsiusastetta kohden. Korkealaatuisessa teollisuuskuormituskennossa tämä voi olla niinkin alhainen kuin 0,001 % täydestä asteikosta astetta kohden. 40 asteen ulkolämpötila-alueella (-10°C - 30°C) tämä voi aiheuttaa 0,04 %:n virheen. Ensiluokkaisissa vaaoissa on lämpötilakompensoidut punnituskennot ja automaattinen nollauksen seuranta tämän vaikutuksen minimoimiseksi.
Kuinka usein vaaka tulee kalibroida?
Kaupallisissa liiketoimissa käytettävien teollisten vaakojen – mukaan lukien tavaroiden laskutukseen käytettävien vaakojen – kalibrointitiheys riippuu käytön intensiteetistä ja paikallisista vaatimuksista. Suuren volyymin siltojen käsittely yli 100 ajoneuvoa päivässä kalibrointi tulee tarkistaa vähintään kuuden kuukauden välein. Pienen volyymin asennukset voidaan kalibroida vuosittain. Analyyttiset vaa'at laboratorioasetuksissa tulee kalibroida ennen jokaista käyttöä sisäisillä tai ulkoisilla kalibrointipainoilla.
Mikä on suurin paino, jonka vaaka voi mitata?
Ei ole olemassa teoreettista maksimiarvoa. Suurimpia koskaan rakennettuja vaakoja ovat rautatiesillat ja laivojen punnitusjärjestelmät. Suurimmat kaupallisesti saatavilla olevat kuorma-autovaa'at kestävät jopa 200 tonnia tavallisiin maantieajoneuvoihin. Erikoissillat, jotka on suunniteltu huippuluokan kuorma-autoihin, kuten Caterpillar 797F, joiden kokonaispaino on 687 tonnia, on suunniteltu räätälöityjen työmaan vaatimusten mukaan.
Oikean vaa'an valinta alkaa kuorman ymmärtämisestä
Vaaka ei ole pelkkä hyödykeväline – se on mittausjärjestelmä, jonka tarkkuudella on välittömiä taloudellisia ja toiminnallisia seurauksia. Valitsetpa sitten analyyttisen vaa'an lääkelaboratorioon, alustavaakaa kiireiseen varastoon tai vaakaa louhokseen tai logistiikkavarastoon, valintaprosessin tulee perustua kapasiteetin, tarkkuusluokan, ympäristöluokituksen, läpimenovaatimusten ja omistamisen kokonaiskustannusten perusteella.
Sillat ovat ainutlaatuisessa asemassa vaakaperheessä, koska ne ovat samanaikaisesti suurimmat, kestävimmät ja kaupallisesti merkittävimmät instrumentit laajassa käytössä. A yhden vaakasillan kauppa voi olla laskutusperuste kymmenien tuhansien dollarien arvoisille lähetyksille, mikä tekee kalibroinnin eheydestä ja rutiinihuollosta ei-neuvoteltavia sitoumuksia valinnaisten parhaiden käytäntöjen sijaan.
Sovitamalla oikea instrumentti oikeaan sovellukseen – ja ylläpitämällä sitä oikein koko sen käyttöiän ajan – operaattorit kaikilla toimialoilla voivat saavuttaa nykyaikaisen kaupankäynnin vaatiman tarkkuuden, luotettavuuden ja tietojen eheyden.
