Kuorma-autovaa'an kalibrointi: Vaiheittainen opas

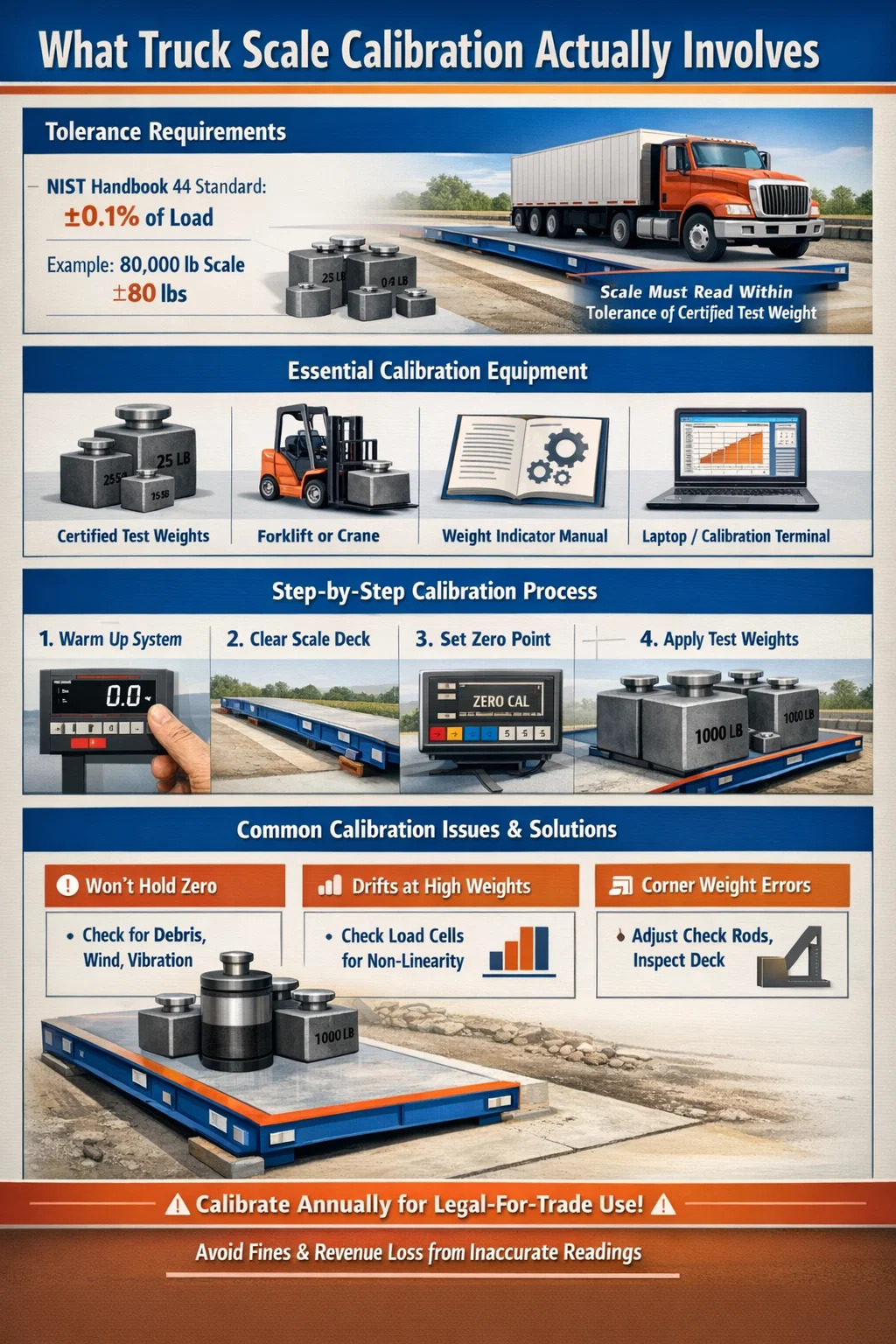

Suora vastaus: Mitä kuorma-auton vaakakalibrointi todellisuudessa sisältää

Kalibrointi a kuorma-auto vaaka tarkoittaa vaa'an sisäisten asetusten säätämistä niin, että sen tuottamat painolukemat vastaavat tunnettuja vertailupainoja hyväksyttävän toleranssin sisällä. Useimmissa kaupallisissa kuorma-autovaaoissa tämä toleranssi on ±0,1 % käytetystä kuormituksesta , kuten on määritelty National Institute of Vakios and Technology (NIST) -käsikirjassa 44. Käytännössä tämä tarkoittaa, että 80 000 lb:n kuorma-autovaa'an on luettava ±80 paunaa sertifioidusta testipainosta missä tahansa kuormituspisteessä.

Prosessi sisältää sertifioitujen testipainojen tai tunnetun painoisen kuormatun ajoneuvon asettamisen vaakalaudalle, osoittimen ulostulon lukemisen ja kalibrointiparametrien säätämisen painonosoittimessa tai kytkentärasiassa, kunnes näytössä oleva lukema on toleranssin sisällä. Useimmat nykyaikaiset digitaaliset kuorma-autovaa'at käyttävät ohjelmistopohjaisia ​​jänne- ja nollasäätöjä, kun taas vanhemmat analogiset järjestelmät saattavat vaatia fyysisiä potentiometrin muutoksia.

Kalibrointi ei ole valinnainen laillisissa kaupallisissa sovelluksissa. Jos kuorma-autovaakaa käytetään kaupallisiin tapahtumiin – painon mukaan laskutukseen, valtion vaatimustenmukaisuuteen tai USDA:n sääntelemään hyödykemyyntiin – lisensoidun paino- ja mittatarkastajan on kalibroitava ja sertifioitava se osavaltiosi tai lainkäyttöalueesi määräämin väliajoin, yleensä joka kuudesta kahteentoista kuukauteen .

Varusteet, joita tarvitset ennen kuorma-autovaa'an kalibroinnin aloittamista

Kalibroinnin yrittäminen ilman oikeita laitteita tuottaa epäluotettavia tuloksia. Tässä on mitä oikea kuorma-autovaa'an kalibrointiasetus vaatii:

• Sertifioidut testipainot: Luokan F valurautapainot valtion paino- ja mittaviranomaisen sertifioima. Täyden kapasiteetin kuorma-autovaa'an kalibrointia varten haluat ihanteellisesti testipainot, jotka vastaavat vähintään 50 % vaa'an nimelliskapasiteetista. 100 000 lb:n kapasiteettivaaka tarvitsee vähintään 50 000 naulan sertifioituja testipainoja mielekkään monipistekalibroinnin saavuttamiseksi.
• Painon osoitin tai ohjaimen käsikirja: Jokaisella indikaattorimallilla on tietty kalibrointijärjestys. Yleisiä tuotemerkkejä ovat Mettler Toledo, Rice Lake, Fairbanks ja Cardinal. Ilman käsikirjaa et voi käyttää kalibrointitilaa oikein.
• Haarukkatrukki tai nosturi: Kukin kuorma-autovaa'an sertifioidut testipainot painavat satoja tai tuhansia puntia. Tarvitset työhön mitoitettuja nostolaitteita.
• Kalibroinnin muistilappu: Dokumentoi jokainen testipainon sijoitus, indikaattorin lukema ja tehdyt säädöt. Tämä on pakollinen laillisen kaupan sertifioinnille ja hyödyllinen ajan mittaan ajautumisen diagnosoinnissa.
• Kannettava tietokone tai konfigurointipääte (digitaalisille järjestelmille): Monet nykyaikaiset kuorma-autovaa'at liitetään RS-232:n tai USB:n kautta konfigurointiliitäntään. Ohjelmistotyökalut, kuten Mettler Toledon CalFree tai Rice Laken Revolution -ohjelmisto, virtaviivaistavat prosessia.
• Taso- ja lämpötilamittari: Vaakalevyn on oltava vaakasuorassa ja ympäristön lämpötila tulee huomioida. Kuormituskennoilla on tyypillisesti nimellislämpötilan kompensointialueet -10 °C - 40 °C . Kalibrointi tämän alueen ulkopuolella tuottaa epätarkkoja tuloksia.

Jos sertifioituja testipainoja ei ole saatavilla, jotkin laitokset käyttävät korvausmenetelmää ajoneuvolla, jonka paino on tarkasti tiedossa – kolmannen osapuolen sertifioima vaaka vahvistaa välittömästi ennen käyttöä. Tämä lähestymistapa on hyväksyttävä sisäiseen todentamiseen, mutta sitä ei yleensä hyväksytä tarkastajien laillisen kaupan sertifioinnissa.

Vaiheittainen prosessi WW-vaa'an tai minkä tahansa kuorma-autovaa'an kalibroimiseksi

Seuraava menettely koskee suurinta osaa digitaalisista kaivoon ja pinta-asenteisista kuorma-autovaaoista. Vaiheet voivat vaihdella hieman indikaattorimerkin ja punnituskennokokoonpanon mukaan.

Vaihe 1: Lämmitä järjestelmä

Kytke painonilmaisin päälle ja anna sen lämmetä vähintään 15-30 minuuttia . Ilmaisimen ja punnituskennojen elektroniset komponentit vaativat lämpöstabiloinnin vakaan lukeman tuottamiseksi. Kylmän tai äskettäin virran saaneen järjestelmän kalibrointi aiheuttaa ajautumisvirheitä, jotka eivät välttämättä ilmesty ennen kuin laite saavuttaa käyttölämpötilansa.

Vaihe 2: Tyhjennä asteikko kokonaan

Poista kaikki materiaali, ajoneuvot, roskat ja seisova vesi vaakatasolta. Pienikin määrä materiaalia – 50 paunaa soraa tai lätäkkö vettä – turmelee nollareferenssisi. Tarkasta kalkkikuoppa sedimentin kerääntymisen varalta, erityisesti alempana olevissa asennuksissa. Sedimentin puristuminen kannen alapintaa vasten luo mekaanista kestävyyttä, joka vähentää tarkkuutta koko punnitusalueella.

Vaihe 3: Aseta nollapiste

Siirry painomittarin kalibrointivalikkoon. Tarkka näppäinjärjestys vaihtelee malleittain – esimerkiksi Rice Lake 920i:ssä pidät ZERO-näppäintä painettuna kolmen sekunnin ajan asetustilassa; Mettler Toledo IND560:ssa voit selata huoltovalikkoa. Kun olet kalibrointitilassa, käytä nollakalibrointia ilman, että asteikolla on mitään. Ilmaisin tallentaa kuormittamattoman millivoltin tehon punnituskennoista nollavertailupisteeksi. Älä paina nollapainiketta normaalissa käyttönäytössä — tämä koskee vain ohjelmiston siirtymää, ei todellista kalibrointinollaa.

Vaihe 4: Käytä jännepainoa

Aseta sertifioidut testipainot vaakalaudalle. Tarkimman mittausvälin kalibroimiseksi testipainon tulee olla vähintään 25 % vaa'an kapasiteetista , mieluiten 50 % tai enemmän. Jaa painot mahdollisimman tasaisesti kannen pinnalle. Syötä tarkka tunnettu painoarvo ilmaisimen kalibrointivalikkoon ja vahvista mittausvälin kalibrointi. Ilmaisin kartoittaa nyt millivolttitehon kyseisellä kuormalla syötettyyn painoarvoon ja määrittää lineaarisen kalibrointijyrkkyyden.

Vaihe 5: Suorita monipistelineaarisuustarkistukset

Kun olet asettanut nollan ja alueen, tarkista tarkkuus useissa kuormituspisteissä. Poista testipainot, varmista, että näyttö palaa nollaan, lisää sitten painot vähitellen ja tallenna lukemat 25 %, 50 %, 75 % ja 100 % kapasiteetista. Jokaisen lukeman tulee olla kyseisen kuorman NTEP- tai OIML-toleranssin sisällä. Jos keskialueen lukema jää toleranssin ulkopuolelle, punnituskennoissa voi olla lineaarisuusongelmia tai kytkentärasian trimmauspotentiometrejä on säädettävä yksittäisten kennolähtöjen tasapainottamiseksi.

Vaihe 6: Suorita kulman lataustestit

Aseta tunnettu paino vaakalaudan jokaiselle neljännekselle erikseen ja kirjaa lukema kustakin asennosta. Oikein kalibroidussa ja tasapainotetussa kuorma-autovaa'assa saman painon pitäisi lukea sisällä ±0,1 % käytetystä kuormituksesta riippumatta siitä, mihin kohtaan se on sijoitettu. Merkittävä kulmasta kulmaan tapahtuva vaihtelu viittaa pikemminkin mekaaniseen ongelmaan – taipuneen kannen, heikentyneen tehon punnituskennon tai tarkistustangon kiinnittymiseen – eikä kalibrointiongelmaan. Kalibroinnin säätäminen mekaanisen vian kompensoimiseksi ei korjaa taustalla olevaa ongelmaa ja voi heikentää tarkkuutta muissa kuormitusasennoissa.

Vaihe 7: Dokumentoi ja lukitse kalibrointi

Kirjaa muistiin kaikki käytetyt testipainot, sijoituspaikat, ilmaisimen lukemat ennen ja jälkeen säädön, ympäristön lämpötila, päivämäärä ja kalibroinnin suorittaneen henkilön nimi. Useimmissa legal-for-trade-indikaattoreissa on kalibrointisinetti tai turvaparametri, joka on kytkettävä päälle kalibroinnin jälkeen luvattomien muutosten estämiseksi – ota se käyttöön. Liitä muistiin testipainon toimittajan kalibrointitodistus. Nämä paperityöt vaaditaan kaikissa valtion tarkastuksissa ja ovat oikeudellisia asiakirjojasi kaupallisen riidan sattuessa.

Toleranssistandardit jokaisen kuorma-autovaa'an kuljettajan on tiedettävä

Toleranssistandardien ymmärtäminen auttaa tulkitsemaan kalibrointituloksia oikein ja tietämään, milloin vaaka todella tarvitsee säätöä verrattuna siihen, milloin se toimii spesifikaatioiden mukaisesti.

Kunnossapitotoleranssi on kynnys, jossa käytössä oleva vaaka on poistettava laillisesta kaupasta ja kalibroitava uudelleen. Se on tyypillisesti kaksinkertainen hyväksyntätoleranssiin verrattuna. Vaaka, joka lukee huoltotoleranssin sisällä mutta ei hyväksytä toleranssia, voi jatkaa kaupallista toimintaansa seuraavaan suunniteltuun tarkastukseen asti, jolloin se on kalibroitava uudelleen läpäisemään.

Yleisiä kuorma-autovaakojen kalibrointiongelmia ja niiden korjaaminen

Vaaka ei kestä nollaa

Jos asteikon näyttö poikkeaa nollasta kalibroinnin jälkeen – esimerkiksi näyttää 20 lbs tai -15 lbs minuuttien kuluessa nollaamisesta ilman, että kannella ole mitään – syy on melkein aina ympäristö eikä kalibrointivirhe. Tarkista tuulen kuormitus kannella ulkona olevissa asennuksissa, lähellä olevien koneiden aiheuttama tärinä, vaa'an rungon lämpölaajeneminen tai kannen alapintaan joutuva roska. Korjaa ensin fyysinen kunto ja kalibroi sitten uudelleen.

Lukeminen on tarkkaa pienillä painoilla, mutta ajautuu suurilla painoilla

Tämä kuvio – jossa 20 000 lb:n testi lukee oikein, mutta 60 000 lb:n testi lukee 200 paunaa korkealla – viittaa epälineaarisuusongelmaan. Todennäköisin syy on punnituskenno, jonka lähtökäyrän ominaisuudet ovat heikentyneet, usein ylikuormituksen tai korroosiovaurion seurauksena. Kuormituskennodiagnostiikka millivolttimittarilla näyttää, mikä kenno tuottaa epälineaarista tehoa kuorman kasvaessa. Tämän kennon vaihtaminen ja uudelleenkalibrointi ratkaisee ongelman. Pelkästään jännevälin kalibroinnin säätäminen ei korjaa epälineaarista kennoa – se korjaa yhden kuormituspisteen ja pahentaa muita.

Kulman painoerot, jotka ovat suurempia kuin 0,2 %

Toleranssin ylittävällä kulmasta kulmaan vaihtelulla on lähes aina mekaaninen syy. Yleisiä syyllisiä ovat esimerkiksi kuorma-autovaa'an vaakasuorat turvalenkit, jotka on säädetty liian tiukalle, mikä estää kantta liikkumasta vapaasti punnituskennojen päälle. Löysää tarkistustangon kireyttä, kunnes siellä on vähän vapaata välystä (yleensä 1/16 - 1/8 tuumaa ) ja testaa uudelleen. Tarkista myös kannen kosketus kaivon seiniin, mikä toimii mekaanisena ohituksena punnituskennojen ympärillä ja vähentää näennäistä painoa lähelle kosketuskohtaa sijoitetuille kuormille.

Ilmaisin näyttää virhekoodin painon sijaan

Kalibroinnin aikana esiintyvät virhekoodit osoittavat tyypillisesti, että ilmaisin ei pysty havaitsemaan kelvollista millivolttisignaalia punnituskennoista. Tarkista kaikki kaapeliliitännät liitäntärasiassa ja ilmaisimessa. Mittaa viritysjännite - useimmat järjestelmät ovat käynnissä 10V DC heräte – ja varmista, että se vastaa spesifikaatiota. Vaurioitunut punnituskennon kaapeli voi läpäistä silmämääräisen tarkastuksen, mutta sen johto on silti katkennut sisältä; Jatkuvuustesti yleismittarilla on luotettavampi kuin visuaalinen tarkastus.

Kalibrointi onnistuu heti, mutta epäonnistuu muutamassa päivässä

Nopea kalibrointipoikkeama onnistuneen kalibroinnin jälkeen viittaa kosteuden tunkeutumiseen punnituskennoon tai kytkentärasiaan. Vesi muuttaa sisäisten komponenttien sähkövastusta siirtäen millivolttitehoa ilman, että fyysinen kuormitus muuttuu. Tarkasta kaikki putkien sisääntulokohdat ja liitäntärasian tiivisteet. Putken läpi puhallettu paineilma voi joskus poistaa kosteuden tilapäisesti, mutta punnituskenno, jossa on sisäinen vesivaurio, on vaihdettava – sen kuivuminen ei palauta alkuperäistä tarkkuutta.

Kuinka usein kuorma-autovaaka tulee kalibroida

Kalibrointitiheys riippuu siitä, kuinka vaakaa käytetään, mitä se painaa ja mitä viranomaisvaatimuksia sovelletaan. Tässä on käytännön mittarit:

• Laillinen kaupallinen käyttö: Useimmat Yhdysvaltain osavaltiot vaativat lisensoidun paino- ja mittaviranomaisen vuotuisen tarkastuksen ja uudelleensertifioinnin. Jotkut suuret toiminnot tietyissä osavaltioissa vaativat puolivuosittain tarkastuksia.
• Korkean suorituskyvyn tilat (100 kuorma-autoa päivässä): Harkitse neljännesvuosittaista sisäistä tarkastusta käyttämällä tunnetun painoista testiajoneuvoa, jossa on täysi sertifioitu kalibrointi vuosittain tai minkä tahansa merkittävän huoltotapahtuman jälkeen.
• Ylikuormitustapahtuman jälkeen: Jos ajoneuvo ylittää merkittävästi vaa'an nimelliskapasiteetin – 100 000 lb:n asteikolla, mikä tarkoittaa, että kuorma ylittää noin 120 000 lbsa – kalibroinnin tarkastus on pakollinen. Ylikuormitukset voivat muuttaa punnituskennoja pysyvästi.
• Rakennekorjauksen tai indikaattorin vaihdon jälkeen: Aina kun suoraan punnitussignaalireitillä olevaa komponenttia muutetaan, vaaka on kalibroitava uudelleen ennen kuin vaaka palaa käyttöön.
• Äärimmäisten sääilmiöiden jälkeen: Tulvat, pakkaslämpötilat, jotka ovat alle punnituskennon nimellisalueen, tai voimakkaat tuulet, jotka ovat saattaneet aiheuttaa roskien vaikutusta kannelle, edellyttävät tarkastusta ennen kaupallisen käytön jatkamista.

Muodollisten kalibrointien välillä päivittäiset nollatarkistukset ovat yksinkertainen ja tehokas valvontakäytäntö. Kun kannella ei ole mitään, ilmaisimen pitäisi olla nolla ±1 näytön jaon sisällä. Jos se lukee jatkuvasti tämän alueen ulkopuolella, tutki ennen seuraavaa ajoitettua kalibrointia odottamisen sijaan.

Ennaltaehkäisevä huolto, joka pitää kuorma-autovaa'an kalibroinnin vakaana

Kalibroinnin tarkkuus ei liity vain itse kalibrointitapahtumaan – se on tulosta kalibrointijaksojen välisestä jatkuvasta huollosta. Hyvin huollettu kuorma-autovaaka kestää kalibroinnin paljon kauemmin ja vaatii vähemmän säätöjä jokaisessa tarkastuksessa.

Kaivon puhdistus alemman asteen asennuksiin

Vaakakuoppa tulee puhdistaa vähintään kahdesti vuodessa , useammin ympäristöissä, joissa on raskasta mutaa, viljapölyä, hiilipölyä tai muita hienoja materiaaleja. Kuoppaan kerääntynyt materiaali luo kannelle ylöspäin suuntautuvaa painetta, joka lisää lukemia keinotekoisesti. Vaaka, joka näyttää 200 paunaa yli todellisen painon kostean talven jälkeen, on tyypillisesti likainen kuoppaongelma, ei kalibrointiongelma. Seisovan veden pumppaus ja sedimentin poistaminen palauttaa tarkkuuden koskematta kalibrointiasetuksiin.

Kuormituskennon ja kaapelin tarkastus

Tarkasta punnituskennojen kaapelit ja putkilinjat vuosittain jyrsijävaurioiden, liittimien korroosion ja lähestymisrampilta putkeen ajavien ajoneuvojen fyysisten vaurioiden varalta. Yksi huonontunut kaapeliliitäntä voi lisätä mittauskohinaa 50-150 paunaa kaikkiin lukemiin. Kuormituskennon kiinnityslaitteistot – pultit, asennusjalat ja puskurilohkot – tulee tarkastaa korroosion varalta ja kiristää ohjeiden mukaisesti saman tarkastuksen aikana.

Lähestymis- ja poistumisrampin kunto

Vaurioituneet tai epätasaiset lähestymisrampit aiheuttavat ajoneuvojen ajautumisen vaakakannelle vinossa tai yhden akselin ollessa jo osittain lähestymässä. Tämä voi tuottaa epäjohdonmukaisia ​​lukemia samalle ajoneuvolle riippuen lähestymisnopeudesta ja kulmasta. Lähestymisramppien tulee olla vaakatason tasolla ja niitä tulee huoltaa säännöllisin väliajoin. Korkeusero yli 1/2 tuumaa rampin pinnan ja vaakatason välillä on korjattava.

Kytkentäkotelon kosteudenhallinta

Monet kalibrointivirheet johtuvat pikemminkin kytkentärasian kosteudesta kuin todellisesta kalibrointisiirrosta. Vaihda kytkentärasiassa olevat kuivausainepakkaukset vuosittain. Tarkasta putkitiiviste liitäntärasian sisääntulokohdassa – yleisin kosteuden sisääntuloreitti – ja tiivistä uudelleen sopivalla putkitiivisteaineella, jos aukkoja on näkyvissä. Jos kytkentärasia asennetaan paikkaan, jossa on seisovaa vettä tai tulvia, harkitse sen siirtämistä korkeampaan asentoon.

Tee-se-itse-kalibrointi vs. sertifioidun vaakateknikon palkkaaminen

Riippuu sovelluksesta ja siitä, mitä yrität saavuttaa, kalibroidaanko kuorma-autovaaka itse vai palkataanko sertifioitu teknikko.

• Sisäinen vahvistus (ei-legal-for-trade): Jos omistat sertifioidut testipainot, sinulla on pääsy ilmaisimien kalibrointioppaaseen ja vaakaa käytetään tiukasti sisäiseen prosessinhallintaan, talon sisäinen kalibrointi on sekä mahdollista että kustannustehokasta. Osaava huoltoteknikko voi suorittaa tämän asianmukaisen koulutuksen saanut.
• Legal-for-trade -sertifikaatti: Tämä on suoritettava tai todistettava valtion hyväksymän paino- ja mittaviranomaisen toimesta. Mikään talon sisäinen kalibrointityö ei kelpaa vaakaa kaupalliseen käyttöön ilman tätä virallista leimaa. Useimmissa osavaltioissa tarkastajat tuovat omat sertifioidut testipainonsa.
• Diagnostinen kalibrointi ongelman jälkeen: Kun kalibrointi epäonnistuu yllättäen tai vaaka käyttäytyy epänormaalisti, sertifioitu vaakahuoltoyritys, jolla on asianmukaiset diagnostiikkalaitteet – millivolttimittarit, punnituskennosimulaattorit ja sertifiointitason testipainot – tunnistaa perimmäisen syyn nopeammin ja luotettavammin kuin yrityksen sisäinen vianmääritys.

Ammattimaisen kuorma-autovaa'an kalibrointipalvelun hinta vaihtelee tyypillisesti 300-800 dollaria tavallista käyntiä varten sijainnista, vaa'an koosta ja vaadittujen testipainojen määrästä riippuen. Vuosittain miljoonien dollareiden kaupallisia tapahtumia käsittelevälle mittakaavalle tämä on mitätön käyttökustannus verrattuna epätarkan asteikon käytön aiheuttamaan taloudelliseen riskiin.

Kalibroimattoman kuorma-autovaa'an käytön oikeudelliset ja taloudelliset seuraukset

Kaupallisen kuorma-autovaa'an käyttäminen ilman nykyistä kalibrointitodistusta ei ole vain tekninen vaatimustenmukaisuuskysymys – sillä on suoria taloudellisia ja oikeudellisia seurauksia, jotka vaihtelevat lainkäyttöalueen mukaan, mutta ovat jatkuvasti merkittäviä.

• Siviilisakkoja: Valtion paino- ja mittavirastot voivat antaa käytön lopettamismääräyksiä ja sakkoja sertifioimattoman kaupallisen mittakaavan toiminnasta. Sakot vaihtelevat tyypillisesti 500–10 000 dollaria rikkomusta kohti riippuen tilasta ja siitä, onko rikkomus toistuva vai ensimmäinen kerta.
• Kaupalliset riidat: Jos asiakas kyseenalaistaa painoon perustuvan laskun ja vaakastanne puuttuu ajantasainen kalibrointidokumentaatio, oikeudellinen asemanne on erittäin heikko. Tuomioistuimet ja välimiehet tuomitsevat rutiininomaisesti sitä osapuolta vastaan, joka ei voi tuottaa kalibrointitietueita.
• Tulojen menetys epätarkoista lukemista: Vaa'an lukema jatkuvasti 100 paunaa alhainen kuorma-autovaa'assa, joka käsittelee 200 kuormaa päivässä, tarkoittaa, että luovutat päivittäin noin 20 000 paunaa materiaalia. 50 dollaria tonnilta, eli 500 dollaria päivässä tai yli 180 000 dollaria vuodessa perimättä jääneinä tuloina.
• Sääntelyvirastojen tarkastukset: Säännellyillä teollisuudenaloilla, kuten viljakaupassa, hiilen käsittelyssä tai metalliromun kierrätyksessä, kalibroimaton asteikko voi käynnistää liittovaltion tai osavaltion virastojen täydellisen tarkastuksen, mikä aiheuttaa paljon suurempia aikakustannuksia ja mahdollisia seuraamuksia kuin oikean kalibrointiaikataulun ylläpitäminen.

Kalibrointi ei ole yläpuolella - se on suojaa. Oikein kalibroidun ja dokumentoidun kuorma-autovaa'an ylläpitokustannukset ovat murto-osa yksittäisen asteikon epätarkkuudesta johtuvan kaupallisen riidan, sakon tai tulonmenetyksen kustannuksista.
