Digitaalisen vaa'an painoraja: Täyden kapasiteetin opas luokittain
Useimpien digitaalisten vaakojen painoraja on 200 g ja 600 000 g välillä, luokasta riippuen
Digitaaliselle vaa'alle ei ole yhtä painorajoitusta, koska "digitaalinen vaaka" kattaa instrumentit, jotka on suunniteltu täysin erilaisiin töihin. Farmaseuttisessa laboratoriossa käytettävä analyyttinen vaaka painaa tyypillisesti 200–520 g , kun taas yleiseen teolliseen punnitukseen käytettävä tarkkuusvaaka voi kantaa 3 000 - 8 200 g. Astu pienikokoiseen penkkivaakaan ja katto nousee noin 35 000 grammaan, ja suurikapasiteettiset laboratoriovaa'at voivat nousta 102 000 grammaan yli 500 000 grammaan (1 000 lb). Asteikon ääripäässä kuorma-autoille ja raskaille ajoneuvoille rakennettu digitaalinen vaaka on mitoitettu tonneissa grammojen sijaan, ja sen vakiokapasiteetti on 30, 60, 80, 100 ja jopa 150 tonnia. Oikea vastaus kysymykseen "mikä on painoraja" riippuu aina siitä, mikä digitaalisen tasapainon luokka on pöydällä, joten tämän artikkelin loppuosassa kukin luokka eritellään todellisilla kapasiteetilla, luettavuusluvuilla ja tekijöillä, jotka ratkaisevat, mikä niistä sopii tiettyyn työhön.
Kapasiteetti vaihtelee kuuden digitaalisen vaa'an pääluokan välillä
Digitaaliset vaa'at ryhmitellään yleensä kuuteen luokkaan sen mukaan, kuinka paljon niihin mahtuu ja kuinka hyvä niiden luettavuus on. Kapasiteetin kasvaessa luettavuus yleensä karkeutuu — Laitteeseen, joka pystyy havaitsemaan 0,0001 mg, ei voi myöskään mahtua 50 kg:n materiaalisäkkiä, eikä 50 kg:n materiaalisäkkiin ole mitään syytä erottaa milligramman murto-osia.
| Tasapainoluokka | Tyypillinen maksimikapasiteetti | Tyypillinen luettavuus |
|---|---|---|
| Ultra-mikrotasapaino | 2,1 g - 10,1 g | 0,0001 - 0,001 mg |
| Mikro tasapaino | 21g - 111g | 0,001 - 0,002 mg |
| Puolimikro / analyyttinen vaaka | 120g - 520g | 0,005 - 0,1 mg |
| Tarkka tasapaino | 120g - 8200g | 0,001 g - 0,1 g |
| Kompakti/penkkivaaka | 3000g - 35000g | 0,1 g - 1 g |
| Suuri kapasiteetti / alustavaaka | 12 500–500 000 g (jopa 1 000 lb) | 1g - 100g |
Vaa'an ilmoitettu maksimikapasiteetti on suurin kuorma, jonka se rekisteröi ilman ylikuormitusvaroitusta. Tasapainon lataaminen yli sen nimelliskapasiteetin ei vain tuota epätarkkoja lukemia — Useimmat digitaaliset mallit lukitsevat näytön, vilkkuvat virhekoodin, ja joissakin tapauksissa punnituskenno voi vaurioitua pysyvästi, jos ylikuormitus on vakava tai toistuva.
Miksi laboratoriovaaoilla on niin alhaiset painorajat?
Laboratoriovaakoja ei ole suunniteltu painamaan raskaita esineitä. Ne on suunniteltu punnitsemaan erittäin pieniä määriä erittäin tarkasti, ja nämä kaksi maalia toimivat mekaanisesti toisiaan vastaan.
Kapasiteetin ja luettavuuden välinen kompromissi
Vaa'an sisäisellä anturilla, tavallisesti venymämittarilla tai sähkömagneettisen voiman palautuskennolla, on kiinteä määrä vakaita mittausaskeleita, jotka se pystyy ratkaisemaan koko alueellaan. Jos valmistaja haluaa 0,0001 mg luettavuuden, anturin toiminta-alue on tiivistettävä muutamaan grammaan, koska saman anturin levittäminen kilogrammoille tekisi alle mikrogramman muutoksista tilastollisesti merkityksettömiä. Tästä syystä ultramikrovaa'at saavuttavat noin 10 g:n, kun taas rutiiniteollisuusvaa'at kestävät kymmeniä tuhansia grammoja ilman ongelmia.
Yleisiä kapasiteettiesimerkkejä sovelluksittain
- Kompaktit kannettavat vaa'at kenttätöihin: 120 g - 6 100 g kapasiteetti
- Raskaat tarkkuusvaaat ruostumattomalla alustalla: jopa 3000 g
- Korkean resoluution tarkkuusvaa'at QC-laboratorioihin: 220 g - 8 200 g
- Seula-analyysipenkkivaa'at materiaalitestaukseen: 3000g - 35000g
Vaa'an valitseminen, jossa on liian paljon tilaa todellisen näytteen painon yläpuolelle, on yleinen virhe. 6 000 g:n vaaka, joka lukee 2 g:n näytettä, ei koskaan vastaa 200 g:n kapasiteettivaa'an luettavuutta, joka lukee samaa näytettä , koska resoluutio on sidottu suoraan anturin kalibroituun alueeseen, ei vain näytössä olevaan numeroon.
Teollisuus- ja tasovaa'at: missä painoraja nousee satoihin kiloihin
Kun työ siirtyy näyteanalyysistä massakäsittelyyn, painoraja muuttuu kokonaan. Teolliset penkki- ja tasovaa'at on rakennettu raskaammille staattisille ja dynaamisille kuormille mitoitettujen punnituskennojen ympärille, ja niiden kotelot on vahvistettu vaimentamaan toistuvia iskuja alustalle lasketuista laatikoista, rumpuista ja kuormalavoista.
Tyypilliset kapasiteettikaistat
| Asteikkotyyppi | Kapasiteettialue |
|---|---|
| Penkki/tasovaaka, ruostumaton kansi | 30 000 - 150 000 g (60 lb - 300 lb) |
| Suurikapasiteettinen laboratoriovaaka | 12 000 - 102 000 g |
| Raskaaseen käyttöön tarkoitettu teollisuuspenkkivaaka | 12 500–500 000 g (jopa 1 000 lb) |
Tuotemuisti ja liitettävyys tällä tasolla
Tämän luokan yläpäässä vaa'at lisäävät usein ominaisuuksia, jotka puhtaat laboratoriovaa'at ohittavat kokonaan, koska käyttötapaus siirtyy kohti toistuvaa tuotannon punnitsemista. Muistipankit, joissa on 50 000 yksittäistä tuotetietuetta ovat yleisiä raskaissa pöytävaaoissa, jolloin varasto kirjaa tuhansia erillisiä SKU:ita painon mukaan syöttämättä taara-arvoja uudelleen joka kerta. Useat liitäntävaihtoehdot, mukaan lukien RS-232 ja USB-lähtö, antavat näiden lukemien syöttää suoraan inventaario- tai eräohjelmistoon.

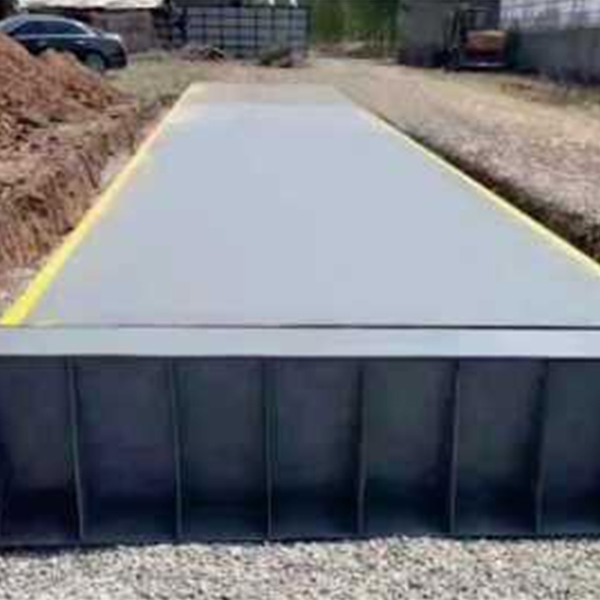

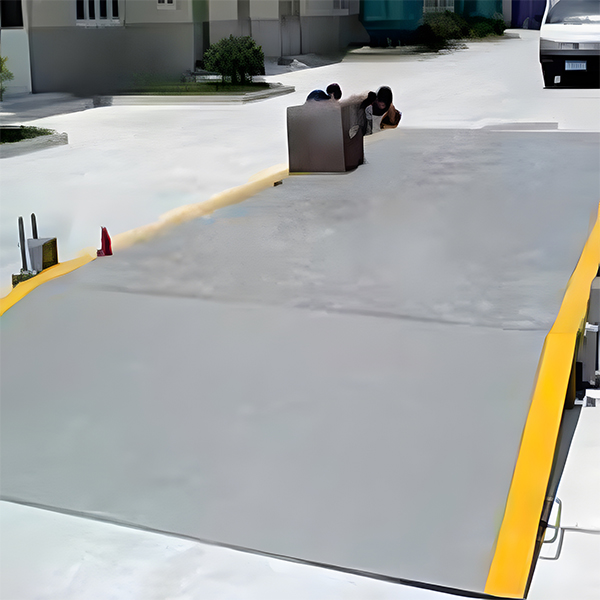

Digitaalinen Vaakasilta Kapasiteetti: 20 tonnista yli 150 tonniin
Kun punnittava esine on ajoneuvo eikä näyte tai kontti, koko luokka vaihtuu uudelleen. Digitaalinen vaaka, jota kutsutaan myös kuorma- tai ajoneuvovaakaksi, on tähän työhön rakennettu instrumentti, ja sen painoraja mitataan tonneissa grammojen sijaan.
Vakiovaakakapasiteetit
Useimmat valmistajat tarjoavat vaakasillan kapasiteetin kourallisissa vakiovaiheissa jatkuvan kantaman sijaan. 30 tonnia, 60 tonnia, 80 tonnia, 100 tonnia, 120 tonnia ja 150 tonnia ovat yleisimmät kaupalliseen ja teolliseen käyttöön myydyt vaakakapasiteetit , ja jotkut toimittajat laajentavat linjaa jopa 200 tonniin raskaimmissa ajoneuvoyhdistelmissä ja kaivosautoissa.
- 20-30 tonnin sillat: kevyet kuorma-autot, pakettiautot, maatalousperävaunut
- 60-80 tonnin vaakasillat: tavalliset nivelkuorma-autot ja irtolastinkuljettimet
- 100-150 tonnin vaakasillat: moniakseliset ajoneuvoyhdistelmät, satama- ja logistiikkaterminaalit
- 150-200 tonnin vaakasillat: kaivos-, metsä- ja raskaat rakennuskoneet
Keskitetty kantavuus ja kaksois-tandem-akseliluokitukset
Vaa'an painettu vetoisuus ei ole ainoa numero, jolla on merkitystä. Kaksi teknistä luokitusta määrittävät, kuinka vaaka todella toimii todellisissa ajoneuvokuormissa: keskitetty kantavuus (CLC) ja kaksoistandem-akseli (DTA). . Nämä luvut kuvaavat maksimikuormitusta, jonka rakenne voi kestää, kun paino on keskitetty kahdelle tandem-akselisarjalle sen sijaan, että se jakautuisi tasaisesti koko alustalle, jolloin kuormatut kuorma-autot itse asiassa istuvat vaa'alla. Kansallisen tyyppiarviointiohjelman (NTEP) mukaisesti sertifioitujen vaakojen CLC/DTA-arvot on kirjattu vaatimustenmukaisuustodistukseen, ja tämän asiakirjan tarkistaminen on luotettavin tapa vahvistaa vaakojen todellinen kuormitusraja sen sijaan, että luottaisi pelkkään vetoisuusmäärään.
Turvallinen ylikuormitusvara
Useimmat digitaaliset vaa'at on rakennettu turvallisella ylikuormitusmarginaalilla, joka ylittää niiden nimelliskapasiteetin, yleensä 120–150 % suurimmasta nimelliskuormasta . Tämä marginaali on tekninen turvapuskuri, ei kutsu rutiininomaisesti toimimaan nimellisvetoisuuden yli. sillan jatkuva kuormittaminen ylikuormitusvyöhykkeelle nopeuttaa punnituskennojen kulumista ja lyhentää rakenteen käyttöikää.
Mitä tapahtuu, kun digitaalinen vaaka on ladattu yli painorajan
Digitaalisen vaa'an ylikuormitus laukaisee ennemminkin ennustettavan sekvenssin kuin epämääräisen toimintahäiriön.
Välitön näytön vastaus
Suurin osa digitaalisista vaa'oista näyttää virhekoodin, joka lukee usein "Err", "O-L" tai vilkkuvan sarjan viivoja, kun kuorma ylittää nimellismaksimin. Vaaka ei anna numeerista lukemaa, kun se havaitsee ylikuormitustilan , joka estää väärän painon tallentamisen tai tulostamisen.
Mekaaninen riski toistuvasta tai vakavasta ylikuormituksesta
Yksittäinen lyhyt ylikuormitus turvallisen rajan sisällä (yleensä 120–150 % kapasiteetista teollisessa mittakaavassa) aiheuttaa harvoin pysyviä vahinkoja. Jatkuva tai toistuva ylikuormitus voi kuitenkin muuttaa pysyvästi punnituskennon sisäistä venymäanturia tai jousielementtiä, jolloin vaaka lukee myöhemmin epätarkasti jopa normaalialueellaan. Uudelleenkalibrointi ei voi korjata fyysisesti epämuodostunutta punnituskennoa — siinä vaiheessa itse anturi on vaihdettava.
Käytännön vaiheita ylikuormitusvaurioiden välttämiseksi
- Valitse vaaka, jonka nimelliskapasiteetti on vähintään 20 % raskaimman odotetun kuorman yläpuolella
- Älä koskaan käytä tasoa jakkarana tai tukipinnana
- Aseta enimmäiskuormitusmuistutus tuotantoympäristöihin, joissa useat käyttäjät jakavat yhden vaa'an
- Tarkista punnituskennot vuosittain, jos vaaka toimii säännöllisesti lähellä nimelliskapasiteettiaan
Kuinka sovittaa digitaalisen tasapainon painoraja todelliseen työhön
Kapasiteetin oikea yhteensovittaminen välttää kaksi yleistä virhettä: ostaa tasapaino, joka ei sisällä painavinta esinettä, joka koskaan ylittää sen, ja ostamalla sellaisen, joka on niin ylimitoitettu, ettei se pysty ratkaisemaan työn todellisuudessa tarvitsemaa tarkkuutta.
Vaihe yksi: Tunnista raskain yksittäinen kuorma
Kirjoita muistiin todellinen enimmäispaino, joka vaa'an on kestettävä normaalikäytössä, ei keskiarvo. Vaaka on mitoitettu sen raskaimman realistisen kuormituksen mukaan, ei sen tyypilliseen.
Vaihe kaksi: Lisää käytännön turvamarginaali
Tasapainon valitseminen 15–25 prosenttia tämän enimmäismäärän yläpuolella jättää tilaa kontin painolle, taarasäädölle ja tuleville näytteen tai tuotteen koon muutoksille pakottamatta korvaavaa ostoa myöhemmin.
Vaihe 3: Tarkista luettavuus kyseisellä kapasiteetilla, ei vain enimmäismäärällä
Kahdella tasapainolla voi olla identtinen maksimikapasiteetti, ja niiden luettavuus on silti hyvin erilainen. 6 200 g:n vaaka, jonka luettavuus on 0,01 g, sopii eri töihin kuin 6 000 g:n penkkivaaka, jonka luettavuus on 1 g, vaikka niiden kapasiteetit näyttävät paperilla samanlaisilta.
Vaihe neljä: Varmista, että alustan koko ja yhteystarpeet vastaavat kapasiteettitasoa
Suuremman kapasiteetin vaa'oissa on yleensä suuremmat, kestävämmät alustat ja lisäominaisuudet, kuten esinemuisti tai USB-lähtö. Varmistamalla, että nämä vastaavat todellista työnkulkua, vältytään maksamasta kapasiteetista, vaikka toiminnalliset vaatimukset, kuten tiedon kirjaaminen, puuttuvat.
Usein kysyttyjä kysymyksiä digitaalisista vaa'oista ja vaa'an painorajoista
Mikä on digitaalisen keittiö- tai kotivaa'an keskimääräinen painoraja?
Useimmat kotitalouksien digitaaliset vaa'at ovat 5 000 - 11 000 g (noin 11 - 24 lb), mikä kattaa tyypilliset ruoka-annokset ja pienet paketit. Tämä on erillinen luokka laboratorio- tai teollisuusvaaoista.
Voidaanko digitaalinen vaaka kalibroida uudelleen painorajan nostamiseksi?
Ei. Kalibrointi säätää tarkkuutta anturin olemassa olevan fyysisen alueen sisällä; se ei voi muuttaa enimmäiskuormaa, jota punnituskenno tai venymämittari on valmistettu kestämään. Kapasiteetin lisääminen vaatii toisenlaisen instrumentin , ei ohjelmiston tai kalibroinnin muutos.
Kuinka usein digitaalinen vaaka tulee kalibroida suhteessa sen kapasiteettiin?
Useimpien nykyaikaisten vaakojen sisäinen kalibrointi suoritetaan automaattisesti ajastettuna, tavallisesti joka neljäs tunti korkearesoluutioisissa 4–7-numeroisissa vaaoissa ja suunnilleen kuuden tunnin välein pienemmän resoluution malleissa. Ulkoista kalibrointia sertifioiduilla painoilla suositellaan säännöllisesti tämän automaattisen jakson lisäksi.
Mitä eroa on keskitetyn kantavuuden ja vaakasillan nimellisvetoisuuden välillä?
Nimellinen vetoisuus on suurin bruttopaino, jolle vaaka on suunniteltu. Keskitetty kantavuus ja kaksois-tandem-akselin luokitus kuvaavat, kuinka tämä kuorma toimii, kun se on keskittynyt tiettyihin akseliryhmiin, sen sijaan että se jakautuisi tasaisesti, mikä on todellisen ajoneuvon kuormituskuvio.
Tarkoittaako korkeampi painoraja aina pienempää tarkkuutta?
Yleensä kyllä, tietyn tasapainosuunnittelun sisällä. Anturin toiminta-alueen jakaminen suuremmalle maksimikuormitukselle vähentää sitä, kuinka hienosti se pystyy ratkaisemaan pieniä muutoksia, minkä vuoksi erittäin mikrotasapainot, joiden luettavuus on alle mikrogrammaa, on vain muutaman gramman kapasiteetti.
Kuinka suuren kapasiteetin vaakasilta tarvitaan tavalliseen nivelkuorma-autoon?
60–80 tonnin vaakasilta kattaa mukavasti useimmat tavanomaiset nivelkuorma-autot ja irtolastikuljettimet, jotka toimivat tyypillisillä laillisilla bruttopainoilla, kun taas moniakseliset ajoneuvoyhdistelmät ja satamalogistiikka vaativat yleensä 100–150 tonnin kapasiteettia.
